Hluboký samozamykací zámek Abloy 65-60A35 E91 - motorická část

Hluboký samozamykací zámek Abloy 65-60A35 E91 - motorická část

Použití
• Pro vnitřní i venkovní rámové dveře s úzkým profilem rámu u vstupních portálů do bytových domů.
• Řešení uzamykání pro vstupní dveře bez potřeby elektrického ovládání (samozamykací princip).
• Ideální náhrada stávajících elektrických otvíračů za zámek.
• Jednouchá instalace (žádný kabel do křídla dveří, el. ovládání a přívod napájení je v zárubni - lze použít přívod pro el. otvírač).
• Možnost ovládat přes domácí telefon / zvonkové tablo, čtečku EntryProx nebo EDGE (viz. produkty HID).
• Lze použít pro únikové východy - dle ČSN EN 179.
• Bezpečnostní třída 3 - dle ČSN EN 12209.

Výhody
• Pravolevý - obousměrná střelka.
• Vysoká mechanická odolnost proti vylomení.
• Samozamykací - při každém zavření dveří se automaticky vysune závora zámku.
• Jištěné zamykání zámku - v zamčeném stavu je vysunuta závora a zároveň je blokována střelka zámku - zámek je zajištěn ve dvou bodech.
• Možnost monitorování zámku - stav zamčeno/ odemčeno - viz Technická data / Schéma zapojení.
• Jednoduchá instalace bez kabelu do křídla dveří.

Certifikace
• ČSN EN 179 - Pro únikové východy
• ČSN EN 12209 - Stavební kování. Zámky a uzávěry.
• Mechanicky ovládané zámky, uzávěry a protiplechy

Funkce zámku
• Po uzavření dveří je zajišťovací střelka zatlačena o protiplech do těla zámku a dojde k automatickému vysunutí závory a zablokování střelky = automatické samouzamčení zámku. Zámek je uzamčen ve dvou bodech.
• Zámek se chová jako panikový ve směru úniku, tj. vnitřní klikou lze zámek kdykoliv odemknout a otevřít dveře (např. evakuace osob při požáru).
• Z venkovní strany je možné zámek dálkově otevřít díky elektromotorickému ovládání přes domácí telefon / čtečku EntryProx nebo EDGE případně také pomocí cylindrické vložky - použitím klíče.

MEDIATOR umožňuje 2 režimy použití
Impulsní: Po přivedení impulsu na odjištění (z dom. telefonu / čtečky EntryProx nebo EDGE) dojde elektromotoricky k odjištění závory zámku. Poté je možné dveře otevřít z venkovní strany pouhým tahem za madlo. Po uzavření dveří dojde automaticky k samouzamčení (samouzamčení nezávisí na napájení). Zámek lze otevřít z venkovní strany i použitím klíče. Z vnitřní strany je zámek dle požárních norem vybaven panikovou klikou, při jejímž stisku dojde automaticky k odjištění zámku a dveře je možné otevřít.
Trvalý: Lze definovat tzv. denní/noční režim a tím vyřadit funkci samouzamykání v denním režimu. Dveře je možné z venkovní resp. vnitřní strany otevírat pomocí madla resp. kliky kdykoliv. V nočním režimu pak MEDIATOR pracuje tak, jak je popsáno v Impulsním režimu, tzn. po uzavření dveří se zámek sám zamyká.

Poznámka

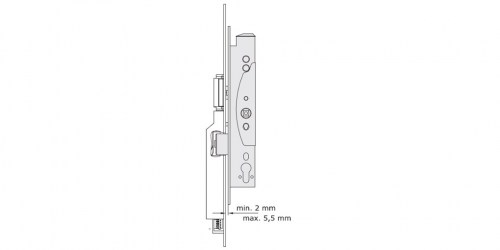

Zámek se osazuje do křídla dveří bez kabelu a kabelové průchodky. Přívod pro el. odjištění je veden zárubní. Tím je usnadněna montáž do stávajících dveří, kde byl dříve umístěn el. otvírač (el. vrátný). V případě potřeby docílení správné mezery v zárubni je možné použít podkladní distanční plech po zámek Z09-DBVB3 nebo pod motorickou část Z65-60A35

Technická data
Napájení: 12 V DC / 1A (transformátorek) - musí být trvale připojeno
El. ovládání: 5 až 48 V AC/DC od domovního telefonu, čtečky apod.
Rozsah pracovních teplot: -20°C až +60°C
Signalizace (2x spínací kontakt): a) závora zatažená (snímáno magnetem v těle závory) a b) závora vysunutá (snímáno magnetem v těle závory)
Výsuv závory: 20 mm
Backset: standardně 80 mm
Šířka štítu: 20 mm
Čtyřhran: 9 mm, s redukcí lze použít i 8 mm
Povrchová úprava: štít zámku z nerez oceli
Cylindrická vložka: DIN - europrofil
Bezpečnostní kování: Klika - madlo a DIN - rozteč 72 mm
Balení obsahuje: samozamykací zámek do křídla dveří, elektricky ovládaný protikus do zárubně, upevňovací šrouby (2 ks), redukce z 9 mm na 8 mm, imbusový klíč a návod
